AbraPlan

Zuverlässiges, leistungsstarkes Gerät zum schnellen, produktiven Planschleifen

AbraPlan 30 integrated recurculation pump

Fakten zu AbraPlan-30

Hohe Geschwindigkeit bei der Probenpräparation
Leistungsstarkes und präzises Schleifen
Für anspruchsvolle Aufgaben – keine Vibrationen
Abrichter mit automatischer Unterlagenerkennung
Einfache Navigation
Schleifensteine für alle Werkstoffe
Edelstahlwanne mit langer Haltbarkeit

AbraPlan-30 optimiert den Planschleifprozess und spart Zeit und Verbrauchsmaterial. A braPlan-30, das leistungsstärkste Planschleifgerät auf dem materialographischen Markt, eignet sich aufgrund seiner Schnelligkeit insbesondere für Labors oder Arbeitsplätze, wo Prüfungen der Qualitätssicherung mit sehr großen Proben oder einem hohen Probendurchsatz durchgeführt werden.

Angebot anfordern

Vorteile
Merkmale
Daten und Fakten
Referenzen
Kontakt

Schnell und einfach

Der automatische Diamantabrichter hält den Schleifstein plan und scharf, die automatische Erkennung der Unterlage beschleunigt und vereinfacht das Abrichten. Ein spezielles Symbol für die Abrichtfunktion im Bedienfeld an der Vorderseite ermöglicht das Abrichten zu jeder Zeit. Der Abrichter überwacht automatisch die verbleibende Dicke des Schleifsteins und informiert den Anwender zu Beginn des Verfahrens, ob der Stein ausgetauscht werden muss.

Einfache Bedienung

Dank der großen Symbole kann sich der Anwender schnell einen klaren Überblick auf dem Farbdisplay verschaffen und mithilfe des Mehrzweck-Dreh-/Druckknopfes problemlos zwischen den verschiedenen Menüs navigieren. Die Leistung des Schleifsteins, der Materialabtrag, wird laufend überwacht, wobei der Materialabtrag auch auf einer Kurve verfolgt und so der Prozess optimiert werden kann.

Genau und leistungsstark

AbraPlan-30 bietet dank seiner außerordentlich soliden und robusten Konstruktion mit einem extrem stabilen Rahmen und mit leistungsstarken Motoren beste Voraussetzungen für das Planschleifen. Die Konstruktion verhindert Vibrationen – sehr wichtig beim Planschleifen mit hoher Geschwindigkeit und hoher Andruckkraft.

AbraPlan 30 Faster and simpler — Schnell und einfach

AbraPlan 30 Easy to operate — Einfache Bedienung

AbraPlan 30 Precise and powerful performance — Genaue und starke Leistung

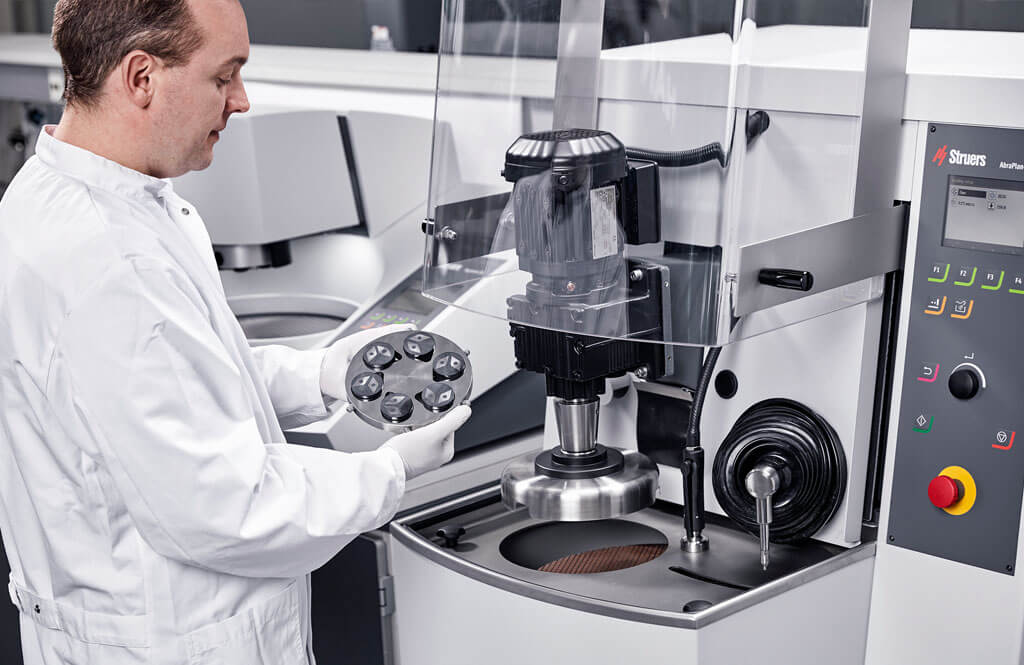

AbraPlan-30 in Aktion.

Play

HAUPTMERKMALE FÜR DAS SCHNELLE, EFFIZIENTE UND STÖRUNGSFREIE SCHLEIFEN MIT HOHEM DURCHSATZ

Automatisches Abrichten

Der automatische Diamantabrichter hält den Schleifstein plan und scharf und sorgt so für optimale Leistung und genaue Ergebnisse. Die Schneidfähigkeit des Schleifsteins wird ständig überwacht. Sobald der Abtrag unter einen vorgegebenen Wert fällt, wird der Stein automatisch abgerichtet. Das trägt ebenfalls zu der optimalen Leistung von AbraPlan-30 und der perfekten Oberflächenqualität der geschliffenen Proben bei.

Automatisches Abrichten
Kontrollierter Materialabtrag

Mit 1.450 U/min gewährleistet der Schleifstein einen sehr hohen Materialabtrag. Der hochempfindliche Abtragsensor ermöglicht die Voreinstellung des abzutragenden Materials. Einstellbar sind Werte zwischen 0,05 mm und 10,00 mm in Schritten von 10 µm. Mit typischen Schleifzeiten von 20-30 s werden in kürzester Zeit hohe Oberflächenqualitäten erreicht. Planheit und Reproduzierbarkeit der Proben sind auf dem materialographischen Markt unübertroffen. Dies führt zu erheblichen Zeiteinsparungen beim anschließenden Feinschleifen und Polieren.

Kontrollierter Materialabtrag
Schleifprozesskurve

Die Kurve zeigt den Materialabtrag bei Proben und das Abrichten des Steins während des Schleifens. Anhand der Kurve lässt sich leicht feststellen, ob die Abrichtparameter optimal eingestellt sind. Beim manuellen Abrichten ist zudem schnell zu erkennen, wann ein neues Abrichten des Schleifensteins erforderlich ist. So lassen sich Schleifzeit- und Schleifsteinverbrauch verbessern.

Schleifprozesskurve
Höhere Genauigkeit

AbraPlan-30 verfügt über einen speziellen Abtragmodus zum Erreichen maximaler Genauigkeit, was in der nächsten Präparationsstufe wertvolle Zeit spart. Beim Arbeiten mit geringen Toleranzen lassen sich die geringen Einflüsse der Abweichung, die beim Anpressen des Probenhalters gegen den Schleifensteins auftritt, mithilfe des Modus "Höhere Genauigkeit" verringern. Bei Verwendung der Funktion „Höhere Genauigkeit“ wird der Nullpunkt der Abtragmessung vor Beginn des Schleifens gemessen, wenn der Schleifenstein noch nicht rotiert. Dies erhöht die Genauigkeit der Messung der Abtragrate.

Höhere Genauigkeit

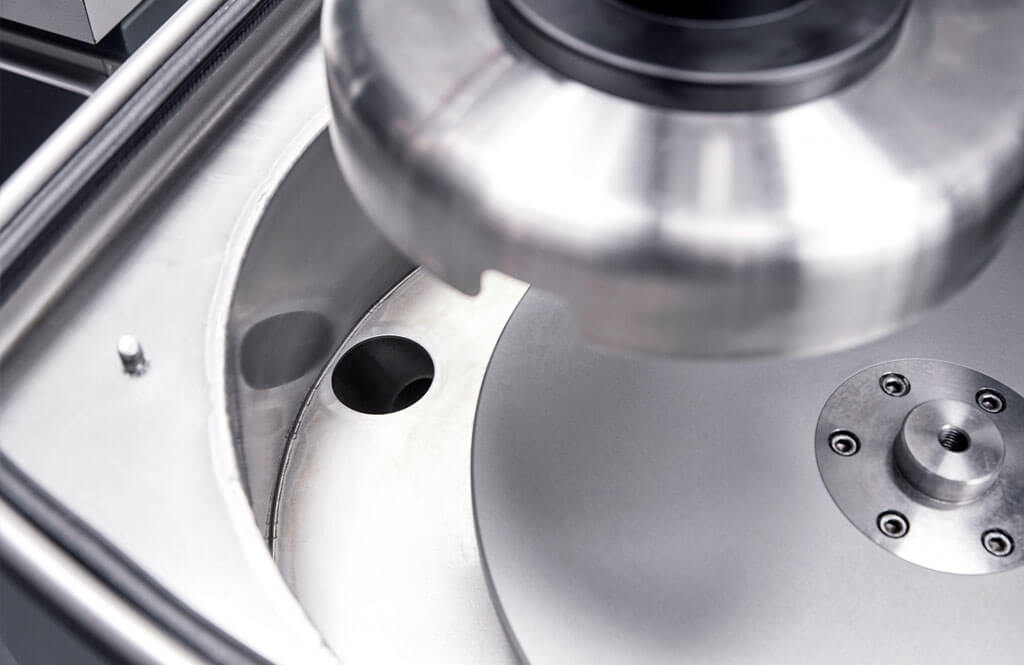

Edelstahlwanne

Der Schleifenstein von AbraPlan-30 rotiert mit 1.450 U/min, sodass eine Probe, die sich löst, die Wanne beschädigen könnte. Um eine Zerstörung der Wanne zu verhindern, wurde diese aus korrosionsfestem, hochwertigem Edelstahl hergestellt, der große Stabilität und Sicherheit gewährleistet. Die lebenslange Korrosionsschutzgarantie gegen Durchrosten unterstreicht dies.

Edelstahlwanne

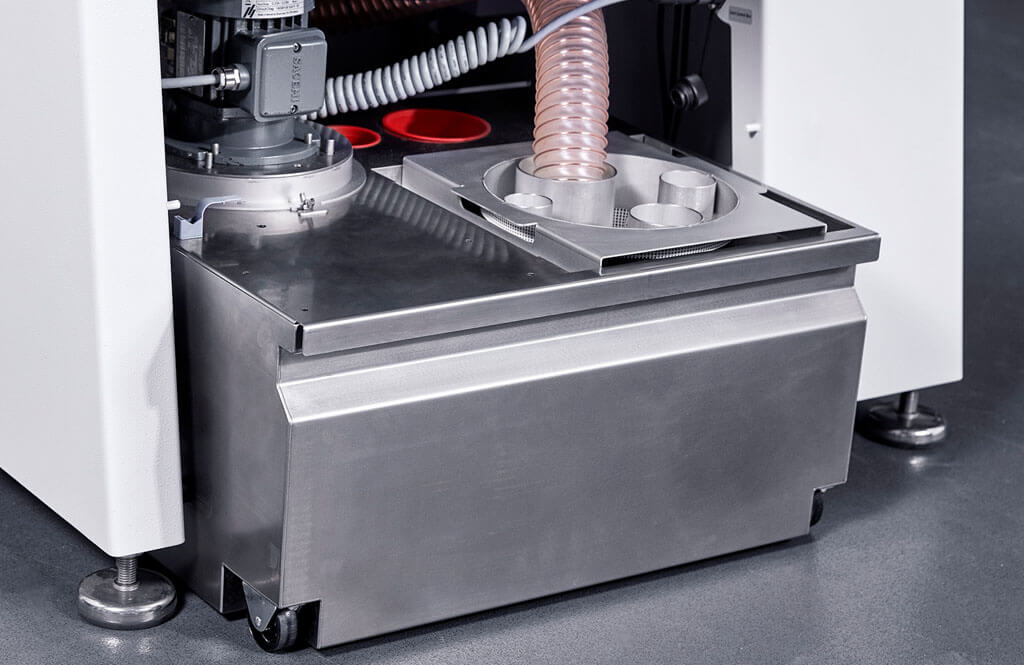

Integrierte Umlaufkühleinheit

Das Gerät muss an eine Umlaufkühleinheit angeschlossen werden, um den Wasserverbrauch zu optimieren und den Abrieb aufzufangen. Die Umlaufkühleinheit von Struers ist in das Gerät integriert und für Wartungsarbeiten und zur Kontrolle des Kühlwassers leicht zugänglich. Die Umlaufpumpe mit drei Phasen wird direkt mit AbraPlan-30 verbunden, sodass der Notstopp auch für die Umlaufkühleinheit steuert.

Integrierte Umlaufkühleinheit
Unterschiedliche Schleifsteine

Unterschiedliche Werkstoffe verlangen unterschiedliche Schleifensteine. Um ein breites Spektrum an Werkstoffen abdecken zu können, bietet Struers eine Vielzahl von Schleifensteinen: Aluminiumoxid- und SiC-Schleifsteine für normale und gehärtete Stähle und für Nichteisenmetalle wie weiche und zähe Werkstoffe. Für extrem harte Werkstoffe wie Hartmetalle und Keramikwerkstoffe ist auch eine Diamantschleifescheibe erhältlich. Weitere Informationen finden Sie hier: Grinding stone brochure

Unterschiedliche Schleifsteine
Diamantschleifscheibe

Das Planschleifen sehr harter, spröder Werkstoffe, wie Wolfram und gesinterter Carbide, bietet ganz eigene Herausforderungen. Es dauert sehr lange und führt zu einer deutlich schnelleren Abnutzung der Schleifoberfläche. Die Verwendung einer Diamantschleifscheibe auf AbraPlan ist eine mögliche Lösung, um die Schleifzeit deutlich zu verkürzen und die Kosten für Verbrauchsmaterialien zu senken.

Diamantschleifscheibe

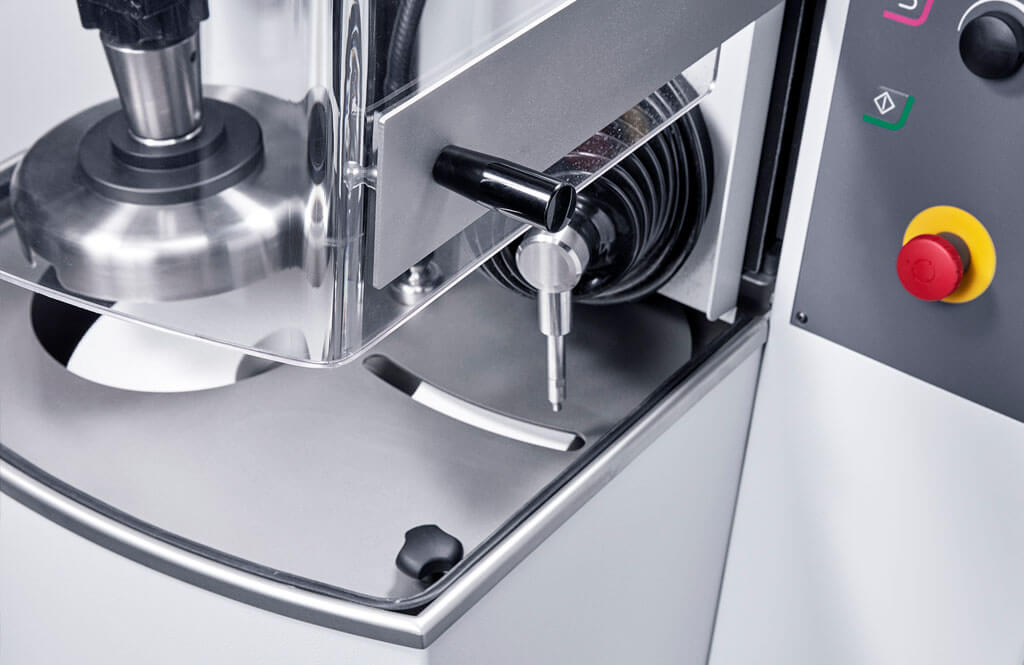

Reinigungspistole

Um die Haltbarkeit von AbraPlan-30 zu verlängern, ist es empfehlenswert, das Gerät durch regelmäßiges Reinigen sauber zu halten. Der Schleifbereich lässt sich dank der eingebauten Reinigungspistole mit Wasser von der Umlaufpumpe schnell und einfach reinigen.

Reinigungspistole
Freier Ablauf

Der große 50-mm-Ablauf und der Abwasserschlauch mit glatter Innenfläche verhindern, dass das Wasser mit Abriebpartikeln die Wanne verstopft. Der Ablauf der Wanne lässt sich problemlos mit einer Bürste bzw. Flaschenbürste reinigen, ohne dass das Risiko besteht, den Abwasserschlauch vom Ablauf abzudrücken.

Freier Ablauf
Maximale Sicherheit am Arbeitsplatz

Bei der Entwicklung von AbraPlan-30 stand die Sicherheit der Anwender an oberster Stelle. Schleifstein und Probenhalter sind vollständig hinter Edelstahlabdeckungen geschützt. So besteht kein Risiko, dass unzureichend eingespannte Proben herausgeschleudert werden. Der gesamte Arbeitsbereich wird von einer transparenten Sicherheitshaube abgedeckt, die unbeabsichtigten Zugang zu rotierenden Teilen verhindert. Das Gerät kann erst dann eingeschaltet werden, wenn die Sicherheitshaube geschlossen ist, die wiederum erst dann geöffnet werden kann, wenn das Gerät gestoppt hat.

Maximale Sicherheit am Arbeitsplatz
Benutzerfreundliche Bedieneinheit

AbraPlan-30 lässt sich sehr leicht bedienen, sodass lange Einarbeitungszeiten nicht notwendig sind. Ein großer Bildschirm mit großen Symbolen vermittelt einen guten Überblick über die Parameter. Ein neues Symbol für den Schleifstein zeigt den Zustand - abgerichtete oder genutzte Oberfläche - schnell und übersichtlich an. Mithilfe des Mehrzweck-Dreh-/Druckkopfes lassen sich Parameter einfach auswählen und bearbeiten. Auf dem Bildschirm kann der Nutzer die Restschleifzeit bzw. den verbleibenden Materialabtrag laufend verfolgen.

Benutzerfreundliche Bedieneinheit
Signalanzeige

Anhand der Signalanzeige lassen sich der Gerätestatus auch aus großer Entfernung verfolgen. Die farblich unterschiedlichen Lampen der Signalanzeige lassen sich individuell konfigurieren, sodass genau die erforderlichen Statusinformationen angezeigt werden.

Signalanzeige

Daten und Fakten

Gerätemodelle

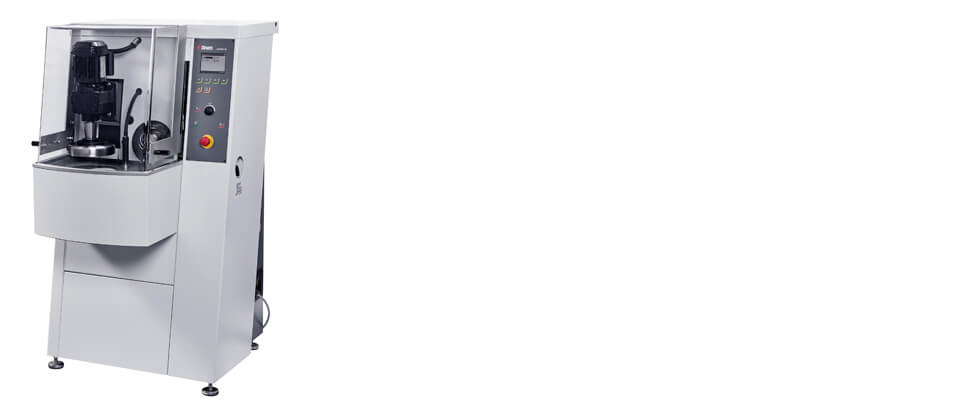

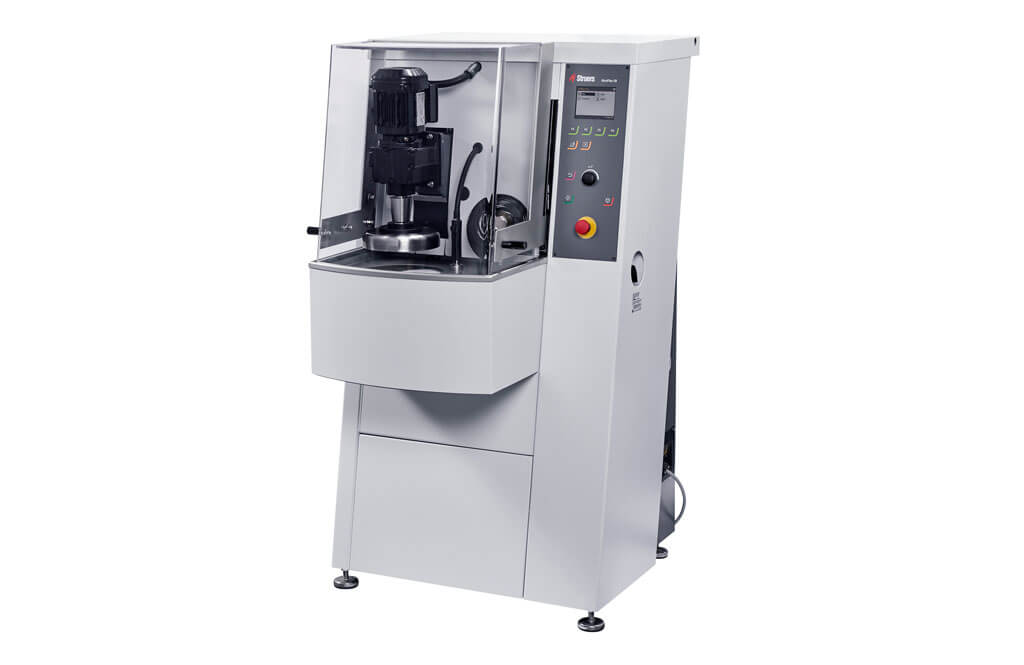

AbraPlan-30

AbraPlan-30

Hochentwickeltes halbautomatisches Gerät für das Planschleifen von Proben in Probenhaltern mit einem Durchmesser von bis zu 200 mm. Zu den herausragenden Merkmalen des AbraPlan-30 gehören ein automatischer Diamantabrichter mit automatischer Detektion des Schleifsteins, ein Abtragsensor und eine transparente Sicherheitshaube. Eine Umlaufkühleinheit mit Tank, Pumpe und Filter, Schleifsteine und Probenhalter sind gesondert erhältlich.

Geräte von Struers entsprechen den Anforderungen der anwendbaren internationalen Richtlinien und der entsprechenden Normen. Produkte von Struers werden ständig weiterentwickelt. Daher behalten wir uns das Recht vor, ohne vorherige Ankündigung Änderungen an unseren Produkten vorzunehmen.

Technische Daten

Technisches Datenblatt AbraPlan-30

Die technischen Datenblätter von Struers sollen Ihnen dabei helfen, für Ihren konkreten Zweck die beste Ausrüstung zu finden. Sie enthalten wichtige Informationen wie Angaben über Kapazität und Leistung, Maße, Gewicht, elektrische Daten, Geräuschpegel, Umgebungsbedingungen und Sicherheit. In vielen Fällen können Sie auch eine Übersicht des Zubehörs erhalten, das Ihnen höhere Kapazitäten und Leistungen ermöglicht.

Download Technisches Datenblatt

Zum AbraPlan Prospekt

Prospekte enthalten eine komplette Einführung, aussagekräftige Abbildungen und eine Beschreibung der wichtigsten Funktionen, damit Sie Ihre endgültige Wahl auf einer fundierten Grundlage treffen können.

Holen Sie sich den Prospekt noch heute

Finden Sie das richtige Zubehör für Ihr AbraPlan

Steigern Sie die Effizienz Ihres Prozesses und verbessern Sie die Zuverlässigkeit Ihres Ergebnisses mit unserem Schleif- und Polierzubehör. Wir bieten ein vollständiges Sortiment an Probenhaltern, Einzelprobenhalterscheiben, Nivelliereinheiten und Präparationsscheiben.

Laden Sie unsere Übersicht für Zubehör von Struers herunter

Schleifsteine und Diamantschleifscheiben

Schleifsteine und -scheiben

Zum Schleifen mit hohem Abtrag und geringer Verformung
